  2. PD2 S 180 NM 12-48V EDI
B.E.G. LUXOMAT

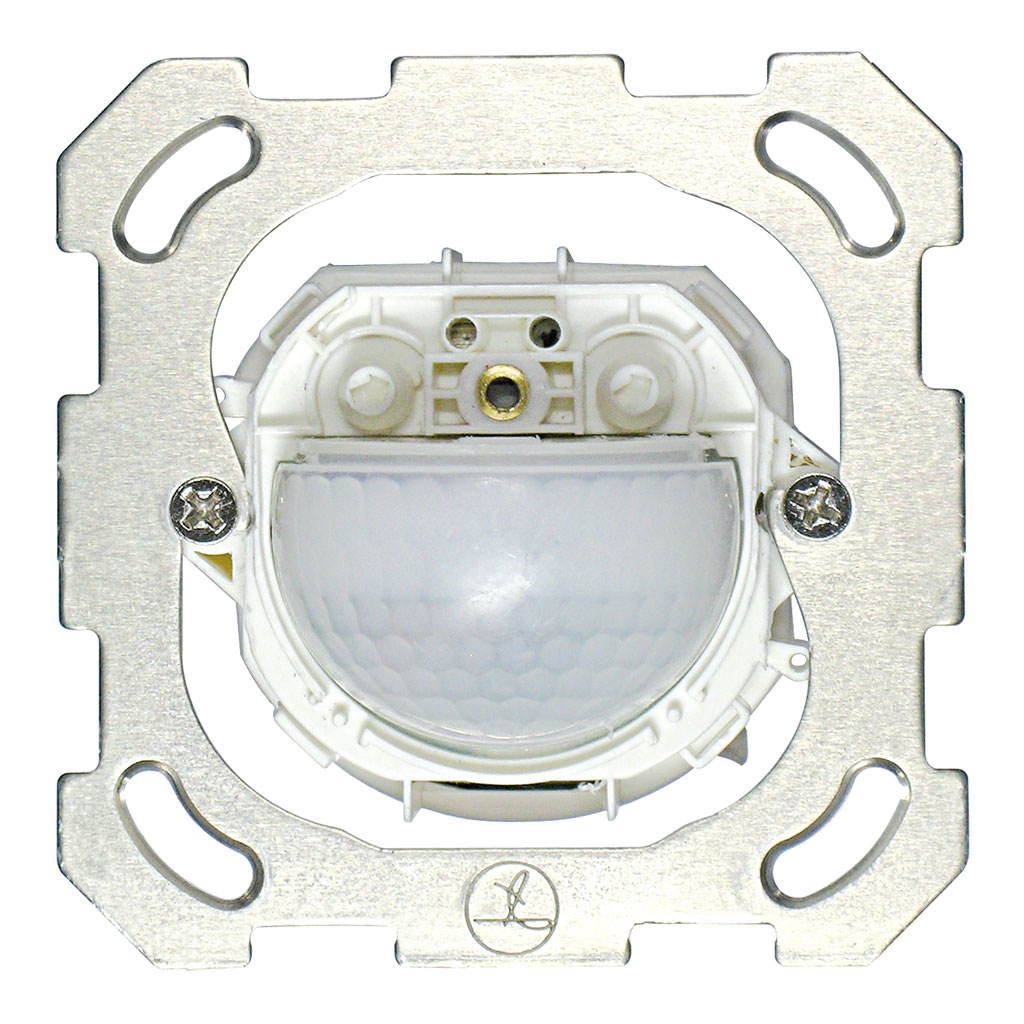

PD2 S 180 NM 12-48V EDI

https://www.swisslux.ch/web/image/product.template/1897/image_1920?unique=7ea68d3

Präsenzmelder 12V-24V-48V, Befestigungsplatte EDIZIOdue

E-Nr.: 535 924 005

205.65 CHF 205.65 CHF 205.65 CHF

205.65 CHF

Not Available For Sale

Preis brutto exkl. MwSt.

205.65 CHF 205.65 CHF 205.65 CHF

205.65 CHF

Not Available For Sale

  • Einsatzgebiet
  • Montagehöhe empfohlen [m]
  • Montagehöhe maximum [m]
  • Montagehöhe minimum [m]
  • Montagekategorie
  • Geeignet für Wandmontage
  • Montagehöhe maximum [m] - [ V E R A L T E T ]
  • Breite [mm]
  • Höhe [mm]
  • Tiefe [mm]
  • Werkstoff
  • Werkstoffgüte
  • Farbe
  • UV-Beständig
  • Anschlussart
  • Spannungsart
  • Spannungsversorgung
  • Melderaufbau max. Strom [A]
  • Ausführung
  • Erfassungswinkel [°]
  • Ansprechhelligkeit einstellbar
  • Anzahl Helligkeitssensoren
  • Reichweite bei direktem Draufzugehen (radial) [m]
  • Reichweite bei seitlichem Vorbeigehen (tangential) [m]
  • Reichweite für sitzende Personen (Präsenz) [m]
  • Anzahl PIR Sensoren
  • Anzahl der Schaltzonen
  • Werksprogramm
  • Anzahl Kanäle
  • Fernbedienbar (IR)
  • Ansprechhelligkeit [lx]
  • Halbautomatik
  • Impulsfunktion
  • max. Nachlaufzeit
  • max. Schaltleistung
  • min. Nachlaufzeit
  • Potentialfrei
  • Relais
  • Schaltausgang
  • Einschaltverzögerung
  • HLK
  • Impulsfunktion
  • max. Nachlaufzeit
  • max. Schaltleistung
  • min. Nachlaufzeit
  • Potentialfrei
  • Schaltausgang
  • Slaveeingang
  • Tastereingang
  • Betriebstemperatur [°C]
  • Halogenfrei
  • Schutzart [IP]
  • Schutzklasse
  • Garantie [J]
  • Prüfzeichen
  • Bewegungs- und Präsenzmelder
  • Erfassungswinkel [°]
  • Erfassungsgrösse
  • Fernbedienbar (IR)
  • HLK
  • Schutzart [IP]
  • Mikrofon
  • Montageort
  • Produktfamilie
  • Produktgruppe
  • Radius / Durchmesser Ø [m]
  • Spannungsversorgung
  • Steuerungstyp
  • Temperatursensor
  • Anzahl Kanäle (oder mehr)
  • Anzahl Kanäle (oder mehr)

Diese Kombination existiert nicht.

Kontaktieren Sie uns

Geschäftsbedingungen
30-Tage-Geld-zurück-Garantie
Versand: 2-3 Geschäftstage

Art-Nr. E-Nr. Beschreibung
141953 535 924 005 PD2 S 180 NM 12-48V EDI
170691 535 110 005 PD2 S 180 UP 12-48V liv/W
170693 535 110 095 PD2 S 180 UP 12-48V liv/UM
170694 535 110 055 PD2 S 180 UP 12-48V liv/S
170695 535 110 035 PD2 S 180 UP 12-48V liv/HG
170696 535 110 045 PD2 S 180 UP 12-48V liv/DG
170692 535 110 015 PD2 S 180 UP 12-48V liv/CR
142958 535 934 047 PD2 S 180 UP 12-48V STAD/W
142948 535 934 037 PD2 S 180 UP 12-48V STAD/S
141843 535 934 024 PD2 S 180 UP 12-48V STA/W
151301 PD2 S 180 UP 12-48V STA/S
151237 PD2 S 180 UP 12-48V SID/WG
141842 535 934 026 PD2 S 180 UP 12-48V SID/W
151253 PD2 S 180 UP 12-48V SID/AN
151269 PD2 S 180 UP 12-48V SID/AL
141840 535 934 023 PD2 S 180 UP 12-48V KAL/W
151195 PD2 S 180 UP 12-48V KAL/S
151227 PD2 S 180 UP 12-48V KAL/HG
151211 PD2 S 180 UP 12-48V KAL/DG
151179 PD2 S 180 UP 12-48V KAL/BE
151163 PD2 S 180 UP 12-48V KAL/B
141839 535 934 025 PD2 S 180 UP 12-48V EDI/W
151083 PD2 S 180 UP 12-48V EDI/S
151115 PD2 S 180 UP 12-48V EDI/HG
151099 PD2 S 180 UP 12-48V EDI/DG
151147 PD2 S 180 UP 12-48V EDI/BE
151131 PD2 S 180 UP 12-48V EDI/B
162652 535 936 301 PD2 S 180 NUP 12-48V FE/W
162653 535 936 351 PD2 S 180 NUP 12-48V FE/S
162654 535 936 341 PD2 S 180 NUP 12-48V FE/HG
141956 535 924 006 PD2 S 180 NM 12-48V SID
141954 535 924 003 PD2 S 180 NM 12-48V KAL
162706 535 937 101 PD2 S 180 NCO 12-48V FE/W
162707 535 937 151 PD2 S 180 NCO 12-48V FE/S
162708 535 937 141 PD2 S 180 NCO 12-48V FE/HG
162679 535 936 701 PD2 S 180 NAP 12-48V FE/W
162680 535 936 751 PD2 S 180 NAP 12-48V FE/S
162681 535 936 741 PD2 S 180 NAP 12-48V FE/HG
141923 535 934 004 PD2 S 180 CM 12-48V STA/W
151422 PD2 S 180 CM 12-48V STA/S
151390 PD2 S 180 CM 12-48V SID/WG
141922 535 934 006 PD2 S 180 CM 12-48V SID/W
151398 PD2 S 180 CM 12-48V SID/AN
151406 PD2 S 180 CM 12-48V SID/AL
141920 535 934 003 PD2 S 180 CM 12-48V KAL/W
151366 PD2 S 180 CM 12-48V KAL/S
151382 PD2 S 180 CM 12-48V KAL/HG
151374 PD2 S 180 CM 12-48V KAL/DG
151358 PD2 S 180 CM 12-48V KAL/BE
151350 PD2 S 180 CM 12-48V KAL/B
141919 535 934 005 PD2 S 180 CM 12-48V EDI/W
151310 PD2 S 180 CM 12-48V EDI/S
151326 PD2 S 180 CM 12-48V EDI/HG
151318 PD2 S 180 CM 12-48V EDI/DG
151342 PD2 S 180 CM 12-48V EDI/BE
151334 PD2 S 180 CM 12-48V EDI/B
170685 535 116 005 PD2 S 180 C 12-48V liv/W
170687 535 116 095 PD2 S 180 C 12-48V liv/UM
170688 535 116 055 PD2 S 180 C 12-48V liv/S
170689 535 116 035 PD2 S 180 C 12-48V liv/HG
170690 535 116 045 PD2 S 180 C 12-48V liv/DG
170686 535 116 015 PD2 S 180 C 12-48V liv/CR
142969 535 954 007 PD2 S 180 C 12-48V STAD/W
142972 535 954 057 PD2 S 180 C 12-48V STAD/S
141883 535 954 004 PD2 S 180 C 12-48V STA/W
142141 535 954 054 PD2 S 180 C 12-48V STA/S
142213 535 954 016 PD2 S 180 C 12-48V SID/WG
141882 535 954 006 PD2 S 180 C 12-48V SID/W
142205 535 954 026 PD2 S 180 C 12-48V SID/AN
142197 535 954 076 PD2 S 180 C 12-48V SID/AL
141880 535 954 003 PD2 S 180 C 12-48V KAL/W
142165 535 954 053 PD2 S 180 C 12-48V KAL/S
142173 535 954 033 PD2 S 180 C 12-48V KAL/HG
142181 535 954 043 PD2 S 180 C 12-48V KAL/DG
142149 535 954 083 PD2 S 180 C 12-48V KAL/BE
142157 535 954 093 PD2 S 180 C 12-48V KAL/B
141879 535 954 005 PD2 S 180 C 12-48V EDI/W
142117 535 954 055 PD2 S 180 C 12-48V EDI/S
142125 535 954 035 PD2 S 180 C 12-48V EDI/HG
142133 535 954 045 PD2 S 180 C 12-48V EDI/DG
142101 535 954 085 PD2 S 180 C 12-48V EDI/BE
142109 535 954 095 PD2 S 180 C 12-48V EDI/B
170697 535 111 005 PD2 S 180 AP 12-48V liv/W
170699 535 111 095 PD2 S 180 AP 12-48V liv/UM
170700 535 111 055 PD2 S 180 AP 12-48V liv/S
170701 535 111 035 PD2 S 180 AP 12-48V liv/HG
170702 535 111 045 PD2 S 180 AP 12-48V liv/DG
170698 535 111 015 PD2 S 180 AP 12-48V liv/CR
142989 535 934 067 PD2 S 180 AP 12-48V STAD/W
142945 535 934 057 PD2 S 180 AP 12-48V STAD/S
141803 535 934 064 PD2 S 180 AP 12-48V STA/W
151299 PD2 S 180 AP 12-48V STA/S
151234 PD2 S 180 AP 12-48V SID/WG
141802 535 934 066 PD2 S 180 AP 12-48V SID/W
151250 PD2 S 180 AP 12-48V SID/AN
151266 PD2 S 180 AP 12-48V SID/AL
141800 535 934 063 PD2 S 180 AP 12-48V KAL/W
151186 PD2 S 180 AP 12-48V KAL/S
151218 PD2 S 180 AP 12-48V KAL/HG
151202 PD2 S 180 AP 12-48V KAL/DG
151170 PD2 S 180 AP 12-48V KAL/BE
151154 PD2 S 180 AP 12-48V KAL/B
141799 535 934 065 PD2 S 180 AP 12-48V EDI/W
151074 PD2 S 180 AP 12-48V EDI/S
151106 PD2 S 180 AP 12-48V EDI/HG
151090 PD2 S 180 AP 12-48V EDI/DG
151138 PD2 S 180 AP 12-48V EDI/BE
151122 PD2 S 180 AP 12-48V EDI/B

  • Für Wand-Montage mit 180° Erfassungsbereich für die zuverlässige Detektion von Personen oder anderen bewegten Wärmequellen

  • Sofort betriebsbereit dank Werksvoreinstellung

  • Funktion Halbautomatik (manuell Ein/automatisch Aus) für maximierte Energieeinsparung

  • Für Montagehöhen zwischen 1.1 - 2.2 m

  • Minimaler Eigenverbrauch

  • 2 Kanäle (Reedrelais geräuschlos) für die Steuerung von Licht und HLK (Heizung, Lüftung, Klima)

  • Einstellbar und übersteuerbar per Fernbedienung (Inklusiv Funktionsfolie IR-PD zur Nutzung der Fernbedienung IR-RC)

wm_nm_edi_MZ

Masse in mm

Montageeigenschaften
Montagehöhe empfohlen [m] 1.1
Montagehöhe maximum [m] 4
Montagehöhe minimum [m] 1.1
Montagekategorie Bausatz
Material und Bauform
Farbe n/a
UV-Beständig UV-stabilisiertes Polycarbonat
Elektrotechnische Eigenschaften
Anschlussart Steckklemme
Spannungsart AC/DC
Spannungsversorgung 12 - 48 V
Sensoreigenschaften
Ausführung Präsenzmelder
Erfassungswinkel [°] 180
Funktionseigenschaften
Anzahl Kanäle 2
Fernbedienbar (IR) IR-RC (Folie IR-PD), IR-PD Mini
Funktionseigenschaften [Ausgang]
Ansprechhelligkeit [lx] 5 - 2000
Halbautomatik ja
Impulsfunktion ja (einstellbare Pausenzeit)
max. Nachlaufzeit 30 min
max. Schaltleistung 4.8 W (cos ϕ=1)
min. Nachlaufzeit 15 s
Potentialfrei ja
Funktionseigenschaften [Eingang]
Slaveeingang ja
Tastereingang ja
Deklarationen
Betriebstemperatur [°C] -25 °C - +55 °C
Halogenfrei ja
Schutzart [IP] 20
Schutzklasse II

wand_normal_EB

links: Aufsicht, rechts: Seitenansicht

Reichweite bei sitzender Tätigkeit (Präsenz)
Rechweite bei direktem Draufzugehen (radial)
Reichweite bei seitlichem Vorbeigehen (tangential)

Masse in m

1) Normalbetrieb

pd2_12_48v_n_SS

Präsenz- und helligkeitsabhängige Lichtsteuerung sowie präsenzabhängige HLK-Steuerung.

2) Normalbetrieb mit externem Taster

pd2_12_48v_nt_SS

Über einen separaten Remote-Eingang (R) kann das Licht bei Bedarf manuell ein- bzw. ausgeschaltet werden.

3) Master-Master-Betrieb

pd2_12_48v_mm_SS

Unterteilung eines grossen Erfassungsbereiches in unterschiedliche Beleuchtungs-Zonen mit individueller Helligkeitsmessung.

4) Master-Slave-Betrieb (Master im Slave-Betrieb)

pd2_12_48v_mms_SS

Vergrösserung des Bereiches mit Slave-Geräten. Achtung: der Master muss immer an der dunkelsten Stelle montiert werden.

Type Beschreibung
Datenblatt Datenblatt PD2 S 180 NM 12-48V EDI
Katalog und Broschüre Vielseitige Wandmelder für jede Herausforderung ( de )
Bedienungsanleitung Bedienungsanleitung PD2 S 180 12-48V (Ab Frühling 2024) ( de )
Bedienungsanleitung PD2 S 180 12-48V (ohne Widerstandausgabe, ab Herbst 2020) ( de )
Bedienungsanleitung PD2 S 180 12-48V (ab Herbst 2019) ( de )
Bedienungsanleitung PD2 S 180 12-48V BEG-NAP-NUP (mit DIP-Schalter, bis ca. Herbst 2019) ( de )
Bedienungsanleitung Bedienungsanleitung PD2 S 180 12-48V (mit DIP-Schalter, ab ca. Herbst 2014) ( de )
Bedienungsanleitung Bedienungsanleitung PD2 180 24V (ohne DIP-Schalter, bis ca. Herbst 2014) ( de )
Typ: PD2 S 180 NM 12-48V EDI
Beschreibung: Präsenzmelder 12V-24V-48V, Befestigungsplatte EDIZIOdue
E-Nr.: 535 924 005
Art-Nr.: 141953
EAN: 4007529651924

Montageeigenschaften
Montagehöhe empfohlen [m]: 1.1, Montagehöhe maximum [m]: 4, Montagehöhe minimum [m]: 1.1, Montagekategorie: Bausatz
Material und Bauform
Farbe: n/a, UV-Beständig: UV-stabilisiertes Polycarbonat
Elektrotechnische Eigenschaften
Anschlussart: Steckklemme, Spannungsart: AC/DC, Spannungsversorgung: 12 - 48 V
Sensoreigenschaften
Ausführung: Präsenzmelder, Erfassungswinkel [°]: 180
Funktionseigenschaften
Anzahl Kanäle: 2, Fernbedienbar (IR): IR-RC (Folie IR-PD), IR-PD Mini
Funktionseigenschaften [Ausgang]
Ansprechhelligkeit [lx]: 5 - 2000, Halbautomatik: ja, Impulsfunktion: ja (einstellbare Pausenzeit), max. Nachlaufzeit: 30 min, max. Schaltleistung: 4.8 W (cos ϕ=1), min. Nachlaufzeit: 15 s, Potentialfrei: ja
Funktionseigenschaften [Eingang]
Slaveeingang: ja, Tastereingang: ja
Deklarationen
Betriebstemperatur [°C]: -25 °C - +55 °C, Halogenfrei: ja, Schutzart [IP]: 20, Schutzklasse: II
